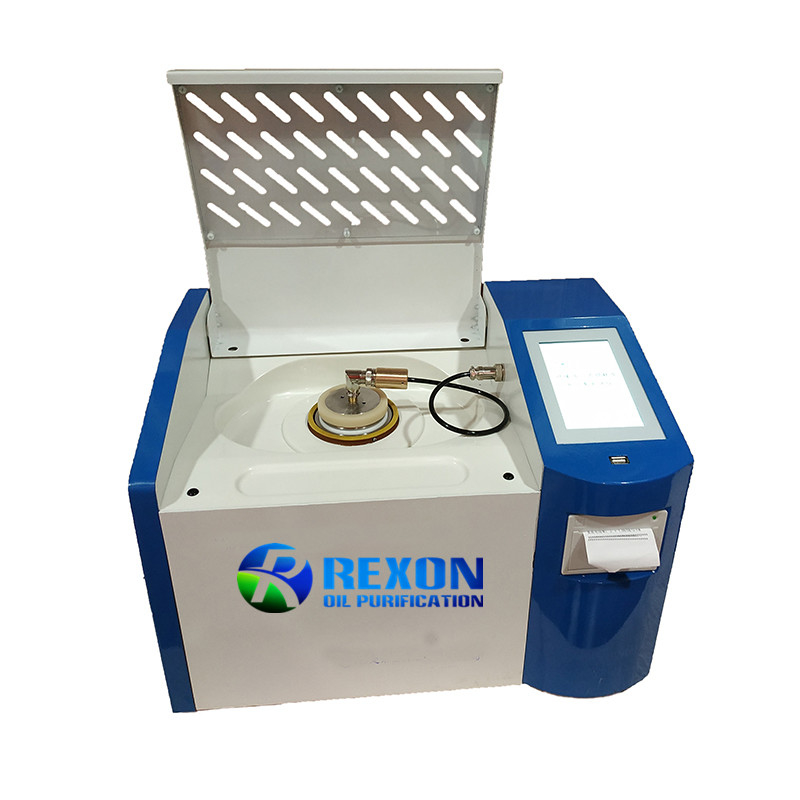

Isolatie-olie dielektrische verliezen en weerstand tester

Beschrijving

Isolatie olie dielektrische verlies en weerstand tester RNJS, is ontworpen en vervaardigd op basis van GB/T5654-2007 vanHet instrument wordt gebruikt voor het meten van de dielectrische dissipatiefactor en de gelijkstroomweerstand van isolatieolie en andere isolatievloeistoffen.en de testcel integreert, temperatuurcontroller, temperatuursensor, dielectrische verliestestbrug, wisselstroomtestvermogen, standaardcondensator, hoge weerstandsmeter, gelijkstroomhogspanningsbron en andere belangrijke componenten.Het instrument heeft een volledig digitale technologie en alle intelligente automatische meting, is uitgerust met een groot colcor scherm (800*480) lcd-scherm, dat elke stap heeft gevraagd de Chinese, de testresultaten kunnen automatisch worden opgeslagen en afgedrukt output,zodat de gebruiker zonder professionele opleiding er vaardig mee kan omgaan.

Kenmerken

1. De testcel die is gebruikt van de drie-elektrode structuur in overeenstemming met de nationale norm GB/T5654-2007, met een elektrode-afstand van 2 mm,kan de effecten van de verdwaalde capaciteit en het lek op de testresultaten van dielektrische verliezen eliminerenHet apparaat is uitgerust met een magnetische schakelaar voor het afvoeren van de olie, en in geval van niet-verwijdering kunnen wij de testcel leegmaken en spoelen met het monster.
2Het instrument gebruikt het PID-temperatuurregelagoritme voor middelfrequente inductieverwarming. Deze verwarmingsmethode heeft de voordelen van het niet-contact tussen de testcel en de verwarmingskamer.gelijkmatige verwarming, snelle snelheid, handige bediening, strikte temperatuurcontrole binnen het foutbereik van de ingestelde temperatuur.
3De interne standaardcondensator is SF6 met een gas gevulde drie-elektrodencapaciteit en het dielectrische verlies en de elektrische capaciteit van de condensator zijn onafhankelijk van de omgevingstemperatuur.vochtigheid en andere effecten, zodat de nauwkeurigheid van het instrument ook na langdurig gebruik kan worden gewaarborgd.
4. AC test stroomtoevoer met behulp van AC-DC-AC conversie, effectief voorkomen van de schommelingen in het net spanning en frequentie op dielectrische verlies meting nauwkeurigheid effect.het instrument kan goed werken.
5. Perfecte beschermingsfunctie; bij overspanning, overstroom of kortsluiting met hoge spanning kunnen de instrumenten snel de druk afsnijden en een waarschuwingsbericht uitzenden.Wanneer de temperatuur van de sensor uitvalt of niet is aangesloten, zal het instrument ook een waarschuwingsbericht afzenden.
6Als de temperatuur hoger is dan 120 graden, wordt de relais vrijgemaakt en stopt de verwarming.
7. Het experimentele parameter wordt gemakkelijker ingesteld. Temperatuurbereik 0 ∼ 120 °C, AC-spanningsbereik 500 ∼ 2000 V, DC-spanningsbereik 300 V ∼ 500 V.
8. Gebruik van groot scherm lcd-scherm, met achtergrondverlichting en helder display. Vriendelijke interface, volg eenvoudig de Chinese menu prompt, voer het commando in, het instrument kan automatisch worden getest.En automatisch opslaan en afdrukken testresultaten.
9De ingebouwde real-time klok kan de testdatum en -tijd opslaan, weergeven en afdrukken met de testresultaten.
10De kalibratiefuncties van de gereinigde droge cel. De meting van de capaciteit van de droge cel en de dielektrische verliezenfactor kunnen de reinigings- en montageomstandigheden bepalen.De kalibratiegegevens worden automatisch opgeslagen zodat de relatieve permittiviteit en gelijkstroomweerstand gemakkelijker kunnen worden berekend..
