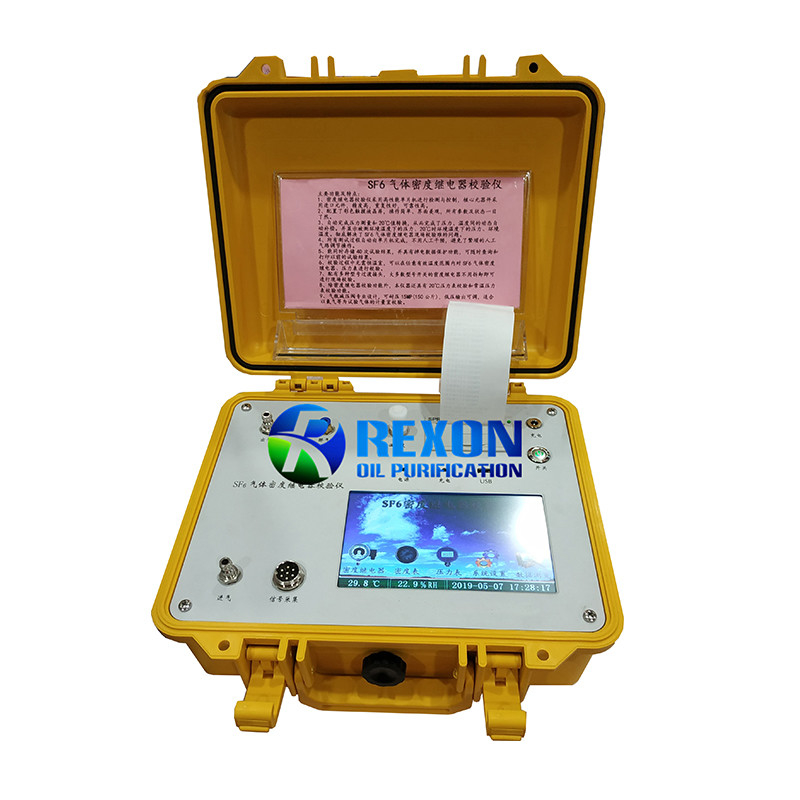

SF6 kalibratietester voor dichtheidsrelais

Beschrijving

Het SF6-gasdichtheidsrelais is een belangrijk onderdeel dat wordt gebruikt om de verandering van de SF6-gasdichtheid in de SF6-schakelaar tijdens de werking te controleren.Als gevolg van de zeldzame werking van de SF6-gasdichtheidsrelais in veldoperaties, heeft het vaak na een bepaalde periode onbuigzame werking, slecht contact en andere verschijnselen, en sommigen tonen ook aan dat de temperatuurcompensatieprestaties van de dichtheidssleutel slechter worden,plotselinge verandering van de omgevingstemperatuur leidt vaak tot storing van de SF6-dichtheidsrelaisDaarom bepaalt de preventieve testcode DL/T596-1996 voor energieapparatuur dat elke gebruiker van de SF6-schakelaar de SF6-gasdichtheidsrelais regelmatig moet kalibreren.RNSFJ SF6 dichtheid relay kalibrator is ontwikkeld volgens DL / t259-2012: Kalibratie-specificatie voor SF6-dichtheidsrelais uitgegeven door de Nationale Energieadministratie.

Deze tester maakt gebruik van een 7,0-inch kleuren-LCD-touchscreen voor mens-computer interactie, waardoor het handiger te bedienen is.Ingebouwde herlaadbare lithiumbatterijen met een groot vermogen zorgen voor een lange wachttijd. Uitgerust met een standaard USB-interface, kunnen historische gegevens via de interface worden geëxporteerd naar een USB-flashdrive.
Naast het kalibreren van SF6-dichtheidsrelais heeft dit instrument ook de functie van het kalibreren van drukmeters en dichtheidsmeters.Het instrument kan tijdens het meetproces automatisch abnormale omstandigheden detecterenAls er lekken in de buizen, luchtlekken of onvoldoende in- en uitlaatluchtdruk optreden, stopt het instrument automatisch met werken en verschijnt er een waarschuwing.
In een gesloten tank kan de SF6-gasdruk bij een bepaalde temperatuur de dichtheid van SF6-gas vertegenwoordigen.Tijdens de kalibratie ter plaatse, moet de gemeten drukwaarde worden omgezet in de overeenkomstige drukwaarde bij 20 °C bij verschillende omgevingstemperaturen om de prestaties van de SF6-dichtheidsrelais te beoordelen.

Technische parameters

Kalibratiebereik: 0 ~ 1MPa (absolute druk)

Instrumentegewogenheid: graad 0.15

Resolutie van de drukweergave: 0,0001mpa

Inlaatdruk: 0,9 ~ 1 MPa (relatieve druk)

Werkomgeving: temperatuur - 10 ~ 50 °C

Relatieve luchtvochtigheid: 5 ~ 90% RH

Displayresolutie: 800 × 480 (pixel) kleuren touchscreen

Bergingskapaciteit: 50 groepen

Gemeten contactspanning: DC24V

Algemene afmetingen van de gastheer: 325 mm × 275 mm × 140 mm

Algemene afmetingen van de toebehoringsdoos: 360 mm × 250 mm × 110 mm
