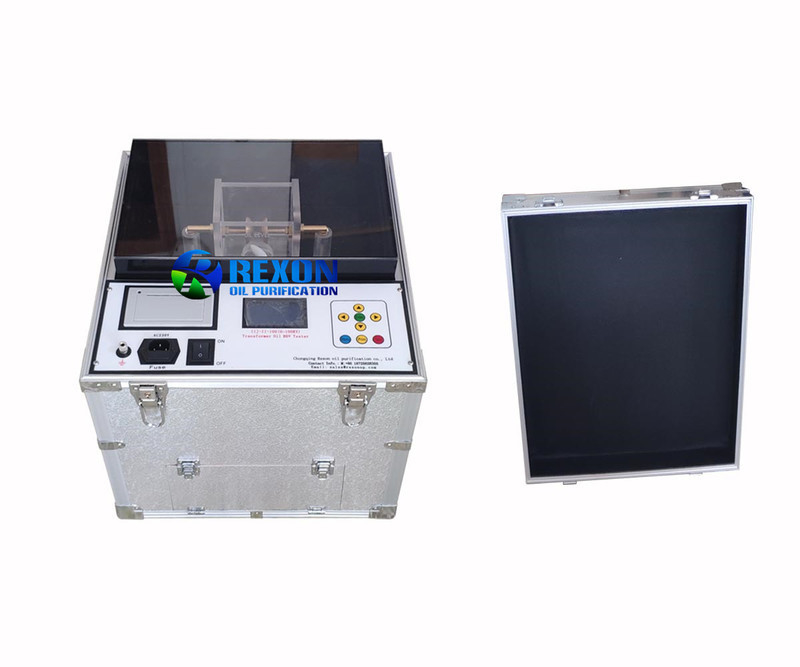

Draagbare automatische isolerende olie BDV-tester serie IIJ-II

Toepassing

De draagbare en volledig automatische olietester van de IIJ-II-serie wordt toegepast om de dielectrische sterkte van de isolerende olie te testen, van 0 tot 60KV, 80KV en 100KV BDV-waarde.Het is ontworpen volgens de eisen van de IEC156 Testmethode van Isolatie Olie Medium Sterkte, die via de juiste programmering, heeft functies van automatische boost, stap naar beneden, roeren, weergeven en afdrukken.de HV-afsluiting werkt binnen 10 seconden om een automatische isolatie van het besturingssysteem gedeeltelijk mogelijk te makenHet draagbare ontwerp is beter geschikt voor projectgebruik ter plaatse en gemakkelijk te dragen, kan de tester ook schoon en veilig houden.

Technische parameters

1Stroomvoorziening: 220 V wisselstroom, 50 Hz

2Uitgangsspanning: 0-100KV AC

3Vermogen: 2,0 KVA

4- Verhoging van de testspanning: ongeveer 2 KVA/S

5Druksnelheid: 3%

6. Breukgevoeligheid: < 2KV

7Waafvormvervorming: ≤ 3%

8. Onderbrekingstijd: ≤ 10 ms

9Werkomgeving: temperatuur: 0°C tot 40°C,

vochtigheid:< 85% (relatieve vochtigheid)

10Bewaaromgeving: temperatuur: -20 tot 60 °C, luchtvochtigheid:< 75% (relatieve luchtvochtigheid)

11Werkhoogte: < 1500 m (indien meer dan 1500 m, kan aangepast worden)

12Testcel: glas, volume 300 tot 500 ml, met beschermend deksel en roermachine.

13Elektroden: roestvrij staal, bolvormig met een diameter van 36 mm/halve bolvormig met een straal van 25 mm, met een splitsing van 2,5 mm volgens IEC-156.

14Aanvankelijke standtijd van het oliemonster: 180 seconden

Intermediate standtime van het oliemonster: 60 seconden

Stringtijd van het oliemonster: 60 seconden

Aantal opeenvolgende tests: 6

15. Afmetingen en gewicht

Voor verpakking: 475 × 485 × 485 mm

Nettogewicht: 45 KGS

Na verpakking: 490 × 495 × 495 mm

Bruto gewicht: 50 KGS
